滾珠滑塊
R165119420 力士樂滑塊
品 牌：博世力士樂
產品規格：15
預緊等級：C0(無預緊)
精度等級：N
- 產品介紹
- 技術參數
- 產品圖片
R165119420 力士樂滑塊：FNS-法蘭型 標準長 標準高 滾珠滑塊的密封不帶滾珠鏈
Rexroth力士樂滾珠滑塊導軌配件star星牌滾珠導軌滑塊
上海準密專業供應Rexroth 鋼制標準滑塊
力士樂導軌，滑塊R1651-
標準寬
可選帶滾珠鏈
款式:
-不帶滾珠鏈的滑塊
-帶滾珠鏈的滑塊
規格：15、20、25、30、35、55、65
精度等級：
UP、SP、P、H、N
部分部件號：
15
UP - R165111920,REXROTH/STAR滾珠滑塊 R165112920,REXROTH/STAR滾珠滑塊 R165113920 ,REXROTH/STAR滾珠滑塊
SP - R165111120 ,REXROTH/STAR滾珠滑塊R165112120,REXROTH/STAR滾珠滑塊 R165113120 ,REXROTH/STAR滾珠滑塊
P - R165111220,REXROTH/STAR滾珠滑塊 R165112220,REXROTH/STAR滾珠滑塊 R165113220 ,REXROTH/STAR滾珠滑塊
H R165119320,REXROTH/STAR滾珠滑塊 R165111320,REXROTH/STAR滾珠滑塊 R165112320,REXROTH/STAR滾珠滑塊 -
N R165119420,REXROTH/STAR滾珠滑塊 R165111420,REXROTH/STAR滾珠滑塊 R165112420,REXROTH/STAR滾珠滑塊 -

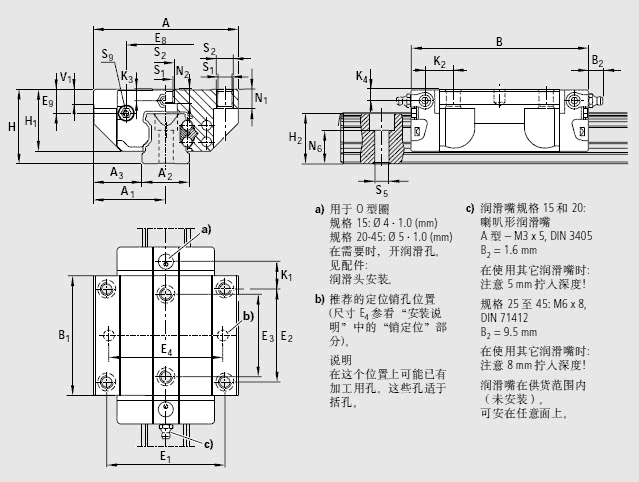

| A | 47 | |
| A1 | 23.5 | |
| A2 | 15 | |
| A3 | 16.0 | |
| B | 58.2 | |
| B1 | 39.2 | |
| E1 | 38 | |
| E2 | 30 | |
| E3 | 26 | |
| E8 | 24.55 | |
| E9 | 6.70 | |
| H | 24 | |
| H1 | 19.90 | |
| H21) | 16.30 | |
| H22) | 16.20 | |
| K1 | 8.00 | |
| K2 | 9.6 | |
| K3 | 3.20 | |
| K4 | 3.20 | |
| N1 | 5.2 | |
| N2 | 4.40 | |
| N6 ±0.5 |
10.3 |
|
| S1 | 4.3 | |
| S2 | M5 | |
| S5 | 4.4 | |
| S9 |
M2.5*3.5 |
|
| T | 60 | |
| V1 | 5.0 | |
| 重量 | 0.20 | |
| 額定載荷C3) | 7 800 |  |
| 額定載荷 C03) | 13 500 | |
| 額定轉矩 Mt3) | 74 |  |
| 額定轉矩 Mto3) | 130 | |
| 額定轉矩 ML3) | 40 |  |
| 額定轉矩 ML03) | 71 |  |
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。
在此情況下，表格中的C、Mt、和ML的值乘以1.26。
