光軸支撐

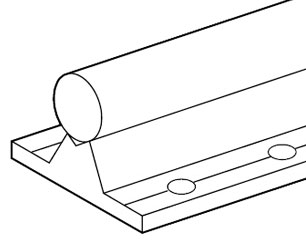

R101401200 力士樂鋼軸帶安裝好的軸支撐
型號：R101401200
軸徑：12mm
軸支撐材料：鋁
軸材料：調制鋼軸h6
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
R101401200 力士樂鋼軸帶安裝好的軸支撐結構：
與直線導套組件一起，使用這種軸支撐可以實現*低安裝高度的線性導向。
高剛度（由于有目的的將軸支撐與各相應的滾珠導套規格相匹配，能夠在軸的支承面獲得*佳的壓力角度，它與大的固定螺栓一起保證了*高的剛度。）

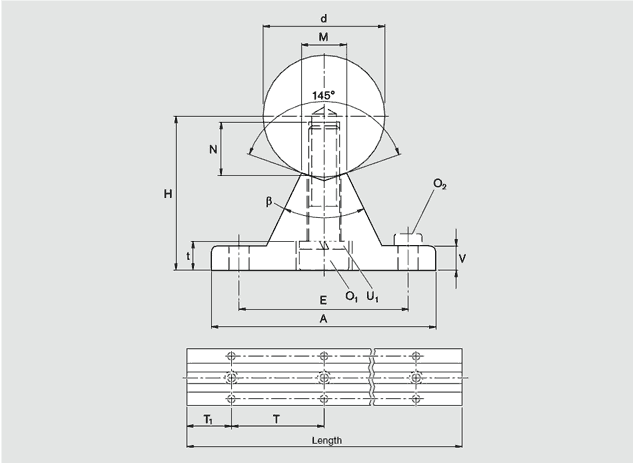

| ød | 12 | |
| H | 22 | |
| A | 40 | |
| V | 5 | |
| M | 5.8 | |
| O1 DIN6912-8.8 | M4X20 | |
| N | 4 | |
| N | 8 | |
| E | 29 | |
| t | 4.5 | |
| O2 DIN6912-8.8 | M4X12 | |
| T1型 | 75 | |
| T2型 | 120 | |
| 角度B(0) | 50 | |
| 重量：（KG/m) | 1.75 |
1）R1014012..訂貨型號后面2位可以是：00=調質鋼軸h6 01=調質鋼軸h7 30=耐腐蝕鋼軸h6 31=耐腐蝕鋼軸h7
60=鍍硬鉻調質鋼軸h6 61=鍍硬鉻調質鋼軸h7
2）訂貨舉例：軸直徑30mm,h6,調制剛，長1200mm，帶安裝好的1型軸支撐：R101403000/1200mm
3）1型：在橫向載荷正對滾珠導套開口和載荷接近額定載荷時。2型：用于一般要求
