滾珠滑塊
R165159410 力士樂滑塊
品 牌：博世力士樂
產品規格：55
預緊等級：C0(無預緊)
精度等級：N
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
R165159410 力士樂滑塊為鋼制重載滾珠滑塊 FNS-法蘭型 標準長 標準高 滾珠滑塊的密封不帶滾珠鏈，滑塊沒有進行初始潤滑，匹配于所有的力士樂滾珠導軌SNS。

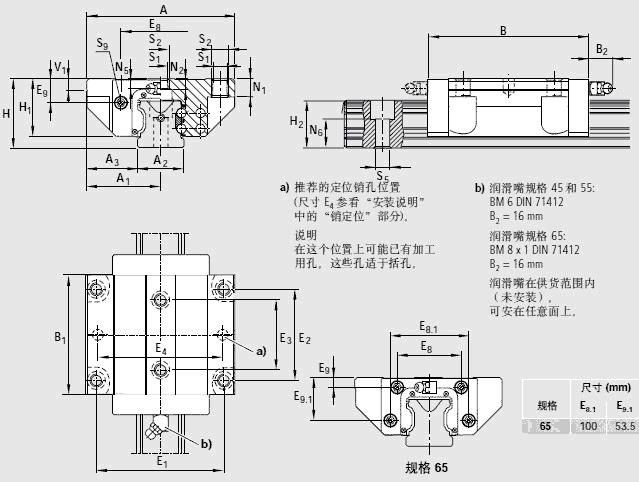

| A | 140 | |
| A1 | 70 | |
| A2 | 53 | |
| A3 | 43.5 | |
| B | 159 | |
| B1 | 115.5 | |
| E1 | 116 | |
| E2 | 95 | |
| E3 | 70 | |
| E8 | 80 | |
| E9 | 22.3 | |
| H | 70 | |
| H1 | 57 | |
| H21) | 48.15 | |
| H22) | 47.85 | |
| K3 | 9 | |
| N1 | 18 | |
| N2 | 13.5 | |
| N6±0.5 |
29.0 |
|
| S1 | 12.4 | |
| S2 | M14 | |
| S5 | 16 | |
| S9 |
M5*8 |
|
| T | 120 | |
| V1 | 12 | |
| 重量 | 5.20 | |
| 額定載荷C3) | 98 200 |  |
| 額定載荷 C03) | 121 400 | |
| 額定轉矩 Mt3) | 3 100 |  |
| 額定轉矩 Mto3) | 3 860 | |
| 額定轉矩 ML3) | 1 540 |  |
| 額定轉矩 ML03) | 1 905 |  |
1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。
在此情 況下，表格中的C、Mt、和ML的值乘以1.26。
